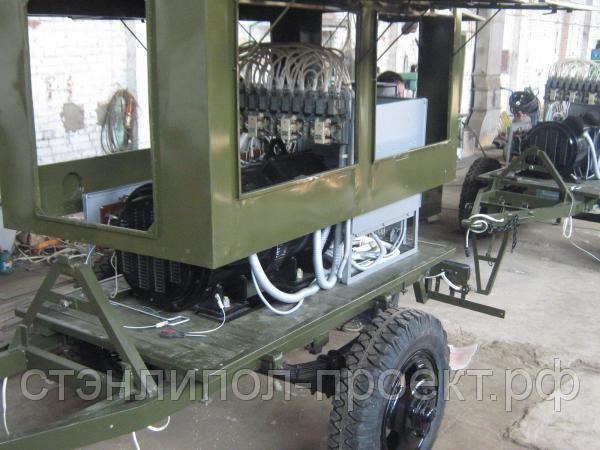

Электромотор-генератор АЭМГ-50М1
Общие сведения Агрегат электропреобразовательный авиационный типа АЭМГ-50М1 используется для электростартерного запуска в наземных условиях авиадвигателей и для питания бортовой аппаратуры летательных аппаратов в наземных условиях. Условия эксплуатации АЭМГ-50М1 Высота над уровнем моря до 1000 м. Температура окружающего воздуха от минус 50 до 50°С. Относительная влажность окружающего воздуха до 98% при температуре 25°С. Воздействие атмосферных осадков: Снег, дождь, туман, роса, пыль, солнечная радиация. Скорость ветра до 25 м/с. Скорость передвижения агрегата по бетонным и асфальтовым дорогам до 60 км/ч, по грунтовым и проселочным - до 30 км/ч. Технические характеристики Сеть постоянного тока Режим "24 В" Напряжение, В - 28,5±1,5 Мощность, кВт - 34 Номинальный ток, А - 1200 Ток на каждом коллекторе, А - 600 Режим "24/48 В" и режим ступенчатого запуска "24/48 В" Напряжение, В - 28,5±1,5 Мощность, кВт - 34 Номинальный ток на каждом коллекторе, А - 600 Сеть переменного тока Режим обслуживания "115 В" Род тока - Переменный, однофазный Напряжение, В - 115±4 Мощность, кВ·А - 6 Номинальный ток, А - 52 Частота тока, Гц - 400±15 Режим обслуживания "36 В" Род тока - Переменный, трехфазный Напряжение, В - 36±2 Мощность, кВ·А - 1 Номинальный ток, А - 16,5 Частота тока, Гц - 400±15 Число коллекторов генератора постоянного тока - 2 Номинальный ток каждого коллектора, А - 600 Возбуждение генератора - Смешанное Напряжение питания электродвигателя переменного трехфазного тока, В - 380±38 Частота тока, Гц - 50 Номинальный ток, А - 102 Соединение обмоток электродвигателя - "Звезда" Время непрерывной работы агрегата, ч - 6 Габаритные размеры, мм, не более: походное положение - 3848x2100x2150 рабочее положение - 4750x2550x2150 Масса, кг, не более - 2300 Питание агрегата осуществляется от трехфазного источника с изолированной нейтральным напряжением 380 В мощностью, не менее, 150 кВ·А частотой 50 Гц. Конструкция и принцип действия агрегата Агрегат состоит из приводного асинхронного двигателя и генератора ПР-600x2М соединенных между собой в единый преобразователь электроэнергии. Агрегат установлен на прицепе ИАПЗ-738. На агрегате расположена пускорегулировочная аппаратура. В задней части изделия находится панель управления и контроля. Агрегат закрыт металлическим капотом.
